高速滾輪送料機送料方式有哪幾種
[添加時間] 2012/12/23 [訪問量] 4316 [返回] |
|
高速滾輪送料機送料方式主要有單邊送料和雙邊送料兩種：
1、單邊送料：根據沖床輸出軸位置的不同，送料方向有三種：
�。�1）從左→右送料
（2）從右→左送料
�。�3）從前→后送料
注：滾輪送料機安裝時，滾輪一定要對準沖床臺盤側邊中心。

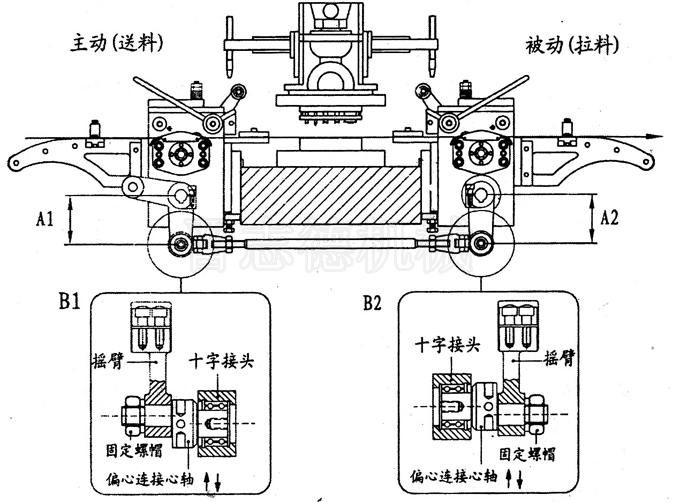

2.雙邊送料：在沖床左右兩邊各安裝一臺滾輪送料機，一臺主動送料，一臺被動拉料，主要適用于厚度0.15mm以下之卷料或短尺寸材料，單制品或連續制品時用，一送一拉進行送料。
實際使用中，主動（送料）和被動（拉動）同步調整如下
雙邊送料時，滾輪送料機搖臂于十字接頭附有偏心連接心軸，能使調整主動送料和被動拉料完全實現同步化操作。
雙邊送料的調整方法如下：
（1）調整滾輪送料機主動（送料）和被動（拉料）的送料高度使之與下模材料線高度同高。
（2）調整主動滾輪送料機的正確送距。
�。�3）在實際調整中，主動送料的A1和被動拉料的A2尺寸相同時（即主動和被動的偏心連接心軸，偏心的角度相同時），主動送料機之送距和被動送料機之送距會相同。
（4）若送距不同步時，先將滾輪送料機固定螺帽放松，然后進行步距調整，調整方式如下：
a.被動滾輪拉料太長時的調整方法：主動滾輪偏心連接心軸往上調至最高(即A1最短時)，被動滾輪偏心連接心軸慢慢往下調至雙邊送距同步；
b.被動送料機拉料太短時的調整方法：主動滾輪偏心連接心軸往下調至最低(即A1最長時)，被動滾輪連接心軸慢慢向上調至雙邊送距同步。
|
|
|
|
|
